＼あらゆる車両に取付可能／
死角を見える化して、
運転時の視界を全方位サポート！
フォークリフトはもちろん、トラックや建設機械など多様な車両に後付け可能です。
製品の特徴
● スマート画像処理技術
視野角水平190°・垂直119°100万画素の小型広角カメラ4台の映像を合成します。 広角カメラで発生する歪みは、独自の映像合成技術で見やすい映像に補正して表示します。
● 見やすく鮮明な映像
最低照度1Luxのカメラを採用し暗い場所にも強く、またWDR機能により強い日差しの下では逆光を補正し、見やすい映像を表示します。
● 汎用性
後付けタイプのため、多様な車体（バス、トラック、建設機械、特殊車両キャンピングカーなど）に取付けることができます。

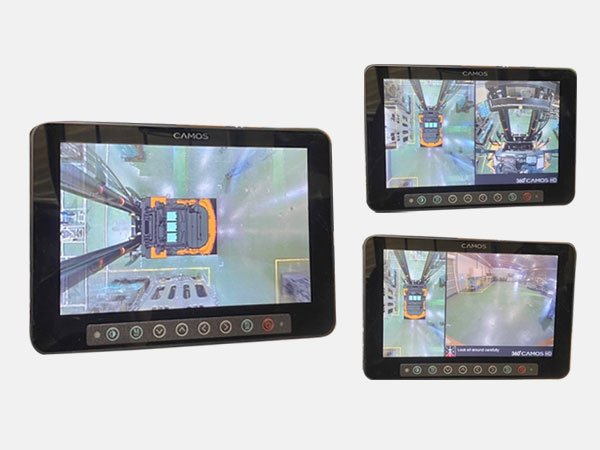

● 死角をカバー
上から見下ろす俯瞰ビュー映像により死角もクリアに。巻き込みや接触の危険が少なくなり車庫入れも安心です。 また、壁際への幅寄せや狭い道路でのすれ違い時なども俯瞰映像により安全な運転を手助けします。
● スマートフォンで設定変更が可能
Wi-Fiモジュールとスマホを使用して、検知エリアの設定、正像・鏡像の切り替えなど、設定変更が可能
● 録画オプション
別売の録画機器「DR-120」または「STM102」への接続で録画が可能
※お見積の際は車検証と、ボデーの写真を確認させて頂く場合がございます。
※車種やボディの形状により、専用の取付けステーは必要な場合があります。
※側方後方安全支援装置として全日本トラック協会の助成対象商品になります。
※助成金につきましては各都道府県のトラック協会までお問合せください。
あらゆる車両に搭載可能
製品仕様
▼ HD TVIカメラ
映像素子
1/3CMOS
有効画素数
視野角
水平190.5° 垂直119.1°
保護等級
IP69K
動作温度範囲
-30℃~+75℃
サイズ(WxHxD)
▼ ECUボックス
映像入力
1280×720（HD TVI 4ch）
映像出力（モニター）
1280×720
映像出力（録画機）
720×480
定格電圧
DC12~24V
トリガー
4ch（リヤ、左右、その他）
サイズ(WxHxD)
▼ ７インチTVIモニター（非防水）
画面サイズ
7インチワイド
画素数
コントラスト比
500:1
映像方式
TVI（720P）
動作温度範囲
-20℃~+70℃
サイズ(WxHxD)
187×113.5×26.5mm
▼ （オプション）専用録画機
映像入力
RCA入力
映像出力
1系統
音声
1系統
録画フレーム
30fbs
録画モード
nomal / event（G-sendsor）
録画方式
H.264
録画メモリ
microSD（16GB~128GB）
定格電圧
DC12~24V
動作温度範囲
-20℃~+70℃
サイズ(WxHxD)
139.5×23.1×75mm
セット内容
360°俯瞰システムセット（７インチ非防水モニター） / INO-8310-7M
360°俯瞰システムセット（７インチ防水モニター） /
INO-8310-7B
360°俯瞰システムセット（10インチ非防水モニター） /
INO-8310-10M
360°俯瞰システムセット（10インチ防水モニター） /
INO-8310-10B
360°俯瞰システム用ドライブレコーダーセット /
INO-DVR (注2)
専用録画機（非防水）：16GBSDカード付、RCAケーブル
（注1）標準同梱のカメラケーブルは「フロント用（5m）1本」「サイド用（10m）2本」「リヤ用（18m）1本」の計4本です。足りない場合は別売にて延長ケーブルが必要になります。
（注2）INO-DVR ドライブレコーダーは「INO-8310-7M」「INO-8310-10M」「INO-8310-10B」に対応可能です。「INO-8310-7B」には接続できません。
オプション
フロントガラス貼付用カメラブラケット

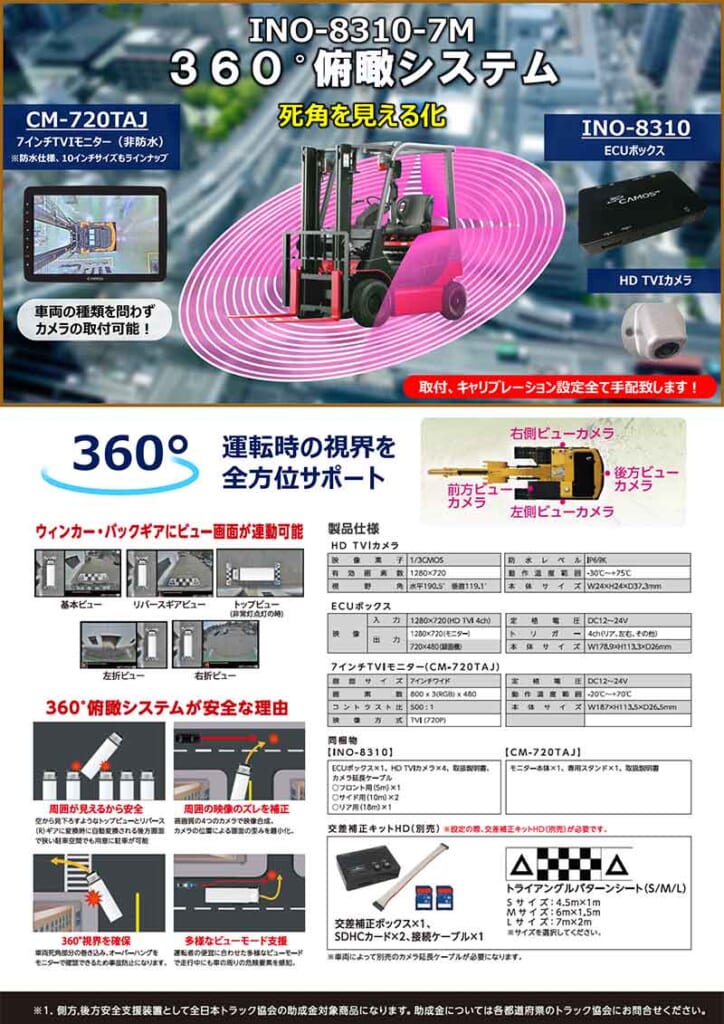

カタログ
